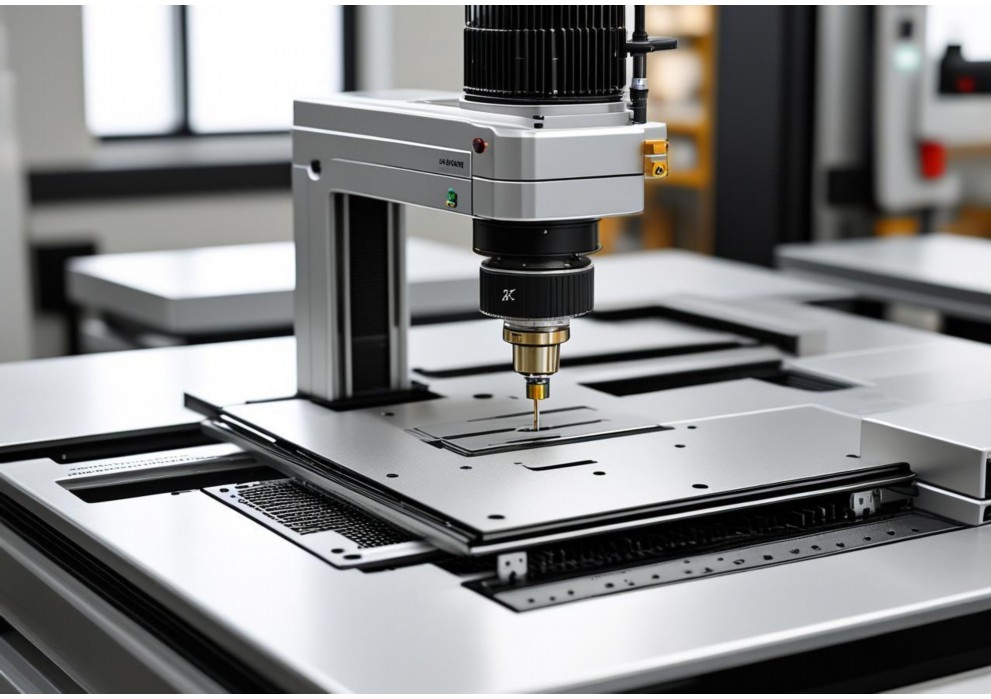

銅箔外形激光切割機工作流程詳解圖

銅箔外形激光切割機（尤其適用于鋰電池負極集流體、柔性電路板等高精度領域）通過非接觸式激光加工，實現銅箔復雜外形的快速、精準切割。其核心工作流程如下：

一、材料準備與上料(MaterialLoading&Preparation)

1.銅箔卷材裝載：操作人員將成卷的超薄電解銅箔（厚度通常在6-18μm）裝載到放卷軸上。精密張力控制系統確保放卷過程平穩、張力恒定，防止銅箔起皺或拉伸變形。

2.表面清潔（可選）：部分設備集成在線清潔單元（如離子風棒、軟毛刷），去除銅箔表面微小粉塵、油污，保證激光吸收率和切割質量。

3.糾偏與展平：自動糾偏裝置（EPC）實時監測銅箔邊緣位置，動態調整，確保銅箔在傳輸路徑上始終居中、平整運行。展平輥消除卷材固有的內應力，保證材料平整度。

二、激光切割核心過程(CoreLaserCuttingProcess)

1.精確定位：

高精度運動平臺：銅箔由精密伺服電機驅動的滾軸或大理石平臺承載，實現X/Y方向高速、高精度（通?！?0μm以內）移動。

視覺定位（CCD）：高分辨率工業相機掃描銅箔表面預設的Mark點（或特征圖形）。圖像處理系統實時計算銅箔位置、角度偏差，并反饋給運動控制系統進行動態補償，確保切割圖形與銅箔實際位置精確套準。

2.激光切割執行：

激光器選擇：超快激光器（皮秒/飛秒級）是首選。其超短脈沖（<10ps）、高峰值功率特性，能瞬間氣化銅材，產生極窄（微米級）熱影響區（HAZ），幾乎無毛刺、無熔渣、無熱應力變形，滿足超薄銅箔的高質量切割要求。紫外激光（納秒級）也可用于較厚銅箔，但熱影響相對較大。 光束控制：振鏡掃描系統（GalvoScanner）驅動高速反射鏡片，引導激光束在銅箔表面按預設的CAD圖形路徑（DXF等格式）進行高速掃描切割。F-Theta透鏡確保焦點平面一致。 焦點管理：Z軸自動調焦系統（如電容傳感、激光測距）實時監測銅箔高度變化，動態調整切割頭Z軸位置，使激光焦點始終精確落在銅箔表面，保證切割寬度和深度一致。 工藝參數控制：系統精確調控激光功率、脈沖頻率、掃描速度、脈沖重疊率等關鍵參數，優化切割效率與質量（如邊緣垂直度、粗糙度）。輔助氣體（如潔凈空氣、氮?dú)猓┐党懈顨堅?，保護光學鏡片。 3.切割廢料處理：切割產生的微小銅屑和廢料（Skeleton）通過高效負壓吸塵系統實時收集，保持工作區域清潔，避免二次污染。 三、切割后處理與檢測(Post-Cutting&Inspection) 1.在線視覺檢測： 高速CCD相機立即對切割完成的銅箔圖形進行自動光學檢測（AOI）。 檢測項目：外形尺寸精度、輪廓毛刺/熔渣、邊緣缺口、過切/欠切、表面劃傷、Mark點完整性等。 結果處理：系統根據預設標準自動判定良品/不良品，標記不良位置或觸發報警/停機。 2.收卷/分片： 卷對卷模式：切割完成的銅箔（通常保留邊框骨架）由收卷軸整齊卷取。后續工序再進行沖型分離單體。 單張分片模式：對于獨立圖形，設備集成精密模切或真空吸附分揀系統，將切割好的單體銅箔零件自動分離、堆疊或傳輸至下一工位（如貼膠、疊片）。 3.防氧化處理（可選）：對于高要求產品（如電池極耳），可在收卷前或分片后增加鈍化或保護膜覆蓋工序，防止切割邊緣氧化。 四、系統控制與數據管理(Control&DataManagement) 中央控制中樞：基于工業PC或PLC的控制系統集成運動控制卡、激光器控制模塊、視覺處理系統、傳感器I/O等，實現全流程的自動化、協同化運行。 人機交互：通過觸摸屏HMI，操作人員可輕松設定切割圖形、工藝參數、生產任務，監控設備狀態（功率、速度、溫度、報警信息）、產量數據等。 數據追溯：系統記錄關鍵生產數據（時間、參數、檢測結果、操作日志），支持MES系統對接，實現生產過程的可追溯性。 核心優勢與應用 此工作流程高度自動化、精度優異（±0.02mm）、熱影響極小、無機械應力，完美契合鋰電池負極集流體（如石墨烯復合銅箔）、FPC軟板補強片、精密電子屏蔽層等超薄銅箔復雜圖形的無損傷高效切割需求，是新能源與電子制造領域的關鍵裝備。 通過以上精密協同的流程，銅箔外形激光切割機實現了對“薄如蟬翼”材料的“剛?cè)岵?jì)”的加工，為高性能電子產品提供了可靠保障。

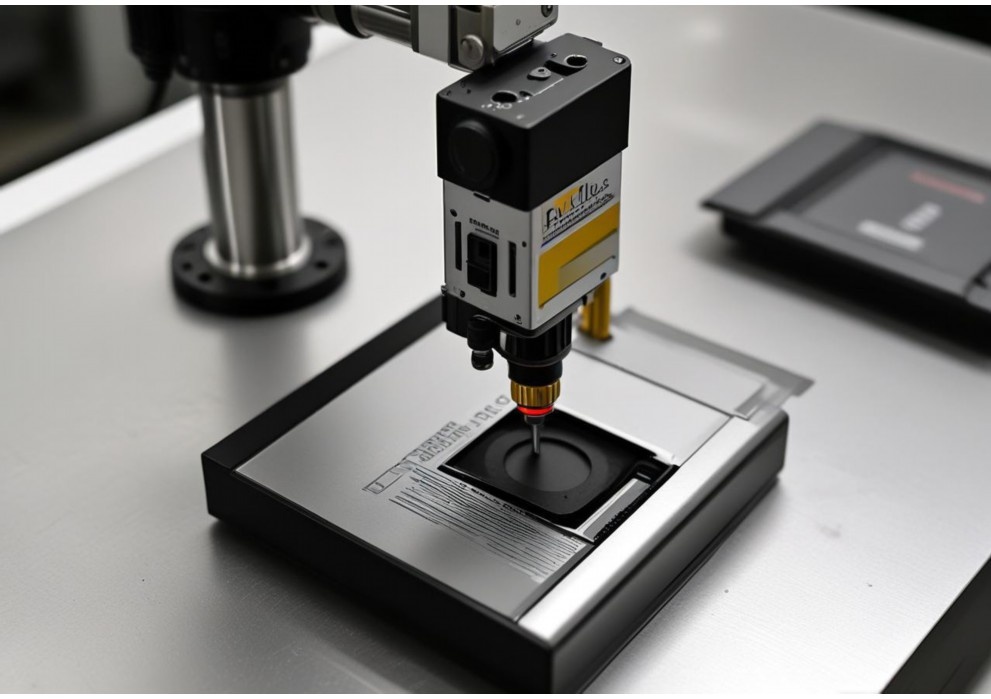

銅箔激光切割：可行性與關鍵技術解析

可以明確回答：銅箔可以進行激光切割，但其成功與否高度依賴于銅箔的厚度、所選的激光類型以及工藝參數的精妙控制。對于常見的薄銅箔（尤其是厚度小于0.5mm，特別是0.1mm以下的超薄箔），使用特定波長的激光（如綠光、紫外光）配合精密的脈沖控制技術，可以實現高質量、高精度的切割。而對于較厚的銅箔（如超過0.5mm），激光切割則變得極具挑戰性，效率低下且質量難以保證，通常不被視為首選方法。

一、激光切割銅箔的核心挑戰

銅的物理特性為激光加工帶來了顯著的障礙：

1.極高的反射率：

銅對工業上常用的近紅外波長（如1064nm的光纖激光）反射率極高（>90%）。這意味著大部分入射激光能量被反射而非吸收，不僅加工效率低下，反射回激光器的能量還可能嚴重?fù)p壞光學系統。

2.極高的熱導率：

銅是優良的導熱體。激光產生的熱量會迅速?gòu)淖饔命c(diǎn)向四周大面積擴散。這使得：

難以達到汽化/熔化閾值：需要極高的功率密度才能在局部瞬間達到熔化或汽化銅所需的溫度。

熱影響區大：熱量擴散導致切口附近區域受熱，可能引起材料軟化、變形、氧化變色（發黃甚至發黑），甚至影響其導電性能。

切口質量差：容易產生熔渣、毛刺、重鑄層、熱變形。

3.厚度的影響：

薄銅箔：由于材料總量少，吸收少量能量即可達到熔斷或汽化，相對容易切割。

厚銅箔：需要激光能量穿透更深的材料層。高反射和高導熱性疊加，使得能量輸入效率極低，維持有效切割狀態極其困難。

二、成功切割薄銅箔的關鍵技術與適用激光器

為了克服上述挑戰，切割薄銅箔（特別是<0.3mm）主要采用以下技術和特定類型的激光器： 1.選擇合適的激光波長： 紫外激光器：是切割薄銅箔（尤其是FPC柔性電路板）的首選。 優勢：銅對紫外光（如355nm）的吸收率顯著高于近紅外光。采用冷加工機制的紫外超快激光（皮秒、飛秒）幾乎完全避免了熱效應，實現極其精細、無熱影響區、無熔渣/毛刺、邊緣陡直的高質量切割，精度可達微米級。納秒紫外激光也能獲得較好效果，但熱影響略大。 綠光激光器：銅對綠光（如532nm）的吸收率也遠高于1064nm近紅外光。 優勢：成本通常低于紫外激光器。納秒綠光激光是切割較薄銅箔（如0.1mm左右）的一種經濟有效方案，質量和精度介于紫外和近紅外之間。 近紅外激光器： 挑戰：對銅的反射率最高，效率最低。 可行性：僅適用于極薄的銅箔（如<0.05mm），且需要極高峰值功率和非常精細的參數優化（脈沖寬度、頻率、離焦量等），通常效果不如紫外或綠光。切割質量（毛刺、熱影響）控制難度大。 2.采用脈沖模式： 連續激光會持續輸入熱量，極易導致銅箔過熱、燒蝕范圍過大甚至整體熔化。 短脈沖（納秒級）和超短脈沖（皮秒、飛秒級）激光器是切割銅箔的基礎。它們能在極短時間內（皮秒、飛秒激光甚至快于電子-晶格熱傳遞時間）將極高的能量密度作用于極小區域。 冷加工：超快激光主要依靠非線性吸收和多光子電離等機制直接使材料電離、等離子化并移除，幾乎不產生熱傳導，實現真正的“冷”切割。 高精度：極小的熱影響區保證了極高的切割精度和邊緣質量。 材料適應性：對高反射、高導熱材料加工優勢巨大。 3.精密參數控制： 峰值功率：必須足夠高以克服反射和快速散熱，實現有效材料去除。 脈沖寬度：越短（皮秒、飛秒）熱影響越小，質量越高。 脈沖頻率：需與掃描速度、材料特性匹配，保證切割連續性和避免熱積累。 掃描速度：過快會導致切不透或切口不平滑；過慢會導致熱量積累，熱影響區變大。 離焦量：精確控制焦點位置對獲得窄縫寬和良好切割深度至關重要。 輔助氣體：通常使用氮?dú)獾榷栊詺怏w，主要作用是吹走熔融物/碎屑、保護光學鏡頭、抑制切口氧化。氣壓需要精確控制。 4.高精度運動系統： 激光切割薄銅箔通常用于制造精密電子元件（如FPC），對定位精度和重復定位精度（常在±5μm以內）要求極高。需要高性能的直線電機或精密絲杠驅動的運動平臺，配合高精度振鏡掃描系統（對于精細圖形）。 三、激光切割銅箔的主要應用場景 1.柔性印刷電路板制造： 這是最主要的應用領域。用于切割覆蓋膜開窗、外形輪廓切割、連接手指成型等。紫外激光是FPC加工的金標準。 2.傳感器制造： 切割用于壓力傳感器、應變片等的超薄銅箔片或精細圖形。 3.精密電子元件： 切割特殊形狀的銅箔用于電磁屏蔽、接地片、彈片等。 4.鋰電池制造： 切割極薄的銅箔集流體（雖不常用，但在特定研發或特殊結構中有應用）。 5.RFID天線： 蝕刻銅箔形成天線圖案后，有時需要激光切割進行分板或外形加工。 6.科研與小批量原型制作： 快速制作各種形狀的薄銅箔樣品。 四、激光切割銅箔的優勢與局限性 優勢： 非接觸式加工：無機械應力，適合超薄柔性材料。 高精度：可達微米級，切口窄。 高靈活性：通過軟件可快速切換切割圖形，無需更換模具。 自動化程度高：易于集成到自動化生產線中。 高質量（尤其紫外超快激光）：可實現幾乎無熱影響、無毛刺、邊緣光滑的切割。 加工復雜圖形能力強：不受圖形復雜度限制。 局限性： 設備成本高：尤其是紫外和超快激光系統，投資巨大。 運行成本：激光器耗電、耗氣，維護成本（光學器件）較高。 厚度限制：主要適用于薄銅箔（通常<0.3mm），厚銅箔效率低、質量差、成本極高。 工藝開發復雜：需要專業知識和經驗優化參數以獲得最佳效果。 安全與環保：需要防護激光輻射，處理金屬粉塵/煙塵（需配備除塵系統）。 五、銅箔切割的替代工藝 根據厚度、精度、批量和成本要求，可考慮其他方法： 1.化學蝕刻： 原理：使用光刻膠定義圖形，通過化學溶液腐蝕掉暴露的銅。 優點：可大批量生產復雜圖形，成本相對較低（尤其批量大時），無熱影響，無機械應力。 缺點：工藝步驟多（涂膠、曝光、顯影、蝕刻、脫膠），涉及化學品處理（環保壓力），側蝕影響精度（圖形邊緣會略微向內凹陷）。 2.模切： 原理：使用定制刀模在沖壓機上沖切。 優點：適合大批量、簡單形狀切割，速度快，單件成本低。 缺點：模具成本高（不適合小批量、研發），設計變更困難，存在機械應力（可能影響超薄箔），切口精度和邊緣質量通常低于激光（可能有毛刺），模具磨損需要維護更換。 3.機械銑削/雕刻： 原理：使用微小銑刀切削。 優點：可加工較厚銅箔。 缺點：接觸式加工有機械應力，刀具磨損，速度較慢，不適合極薄箔（易變形），精度和邊緣質量有限（可能有毛刺、翻邊）。 結論 銅箔激光切割是一項可行的技術，尤其適用于薄銅箔（<0.5mm，特別是<0.3mm）的高精度、復雜圖形加工需求，在柔性電路板制造等領域應用成熟。其成功的關鍵在于選擇吸收率更高的激光波長（紫外光、綠光）和采用脈沖（尤其是超短脈沖）模式，并輔以精密的參數控制和高性能的運動系統。紫外超快激光代表了銅箔切割的最高質量水平，但成本也最高。對于較厚的銅箔，激光切割效率低、質量差、成本高，通常不是經濟有效的選擇，應考慮蝕刻或模切等其他工藝。在選擇加工方式時，必須綜合考慮銅箔厚度、精度要求、圖形復雜度、生產批量以及成本預算等因素。

以下是為您整理的銅片激光切割技術說明文檔，約800字，包含原理、優勢、流程及注意事項：

銅片激光切割技術報告

編號：250604179

一、技術原理

激光切割利用高功率密度激光束（通常為光纖激光器，波長1064nm）照射銅片表面，使材料瞬間熔化、氣化或達到點燃點，同時通過高壓輔助氣體（常用氮?dú)饣驂嚎s空氣）吹除熔融物，形成精密切縫。銅因其高反射性和導熱性，需采用特定參數控制能量吸收。

二、核心優勢

1.精度卓越

-切口寬度：0.1~0.3mm，公差±0.05mm

-最小孔徑：可達板厚的1/3（如1mm銅片可切0.3mm孔）

2.無接觸加工

-避免機械應力變形，適合薄銅片（0.1~6mm）

3.效率提升

-切割速度：1mm銅片可達15m/min（4000W激光）

-無需開模，節省90%樣品制備時間

4.復雜圖形適配

-CAD圖紙直讀，可切割任意平面幾何形狀（鏤空、微孔陣列等）

三、標準工藝流程

“`mermaid

graphTD

A[銅片預處理]–>B[夾具定位]

B–>C[激光參數設置]

C–>D[切割路徑編程]

D–>E[切割執行]

E–>F[質量檢測]

“`

1.材料預處理

-清潔表面油污（避免切割煙塵污染）

-平整度校正（翹曲度≤0.5mm/m2）

2.關鍵參數設定

|銅厚|功率(W)|氣壓(MPa)|速度(m/min)|

|||||

|0.5|1000|0.8|12|

|1.0|1500|1.0|8|

|2.0|3000|1.2|4|

3.防反射控制

-采用藍光激光（<450nm）或鍍?cè)鐾改ぃ档豌~反射損耗（反射率>90%）

4.后處理

-毛刺清理：化學拋光或機械打磨（Ra≤0.8μm）

-氧化防護：氮?dú)獗Ｗo(hù)切割或涂防銹劑

四、質量控制要點

-熱影響區控制：

通過脈沖調制技術（占空比60~80%），將HAZ限制在0.1mm內

-斷面質量分級：

-Ⅰ級：無掛渣，切面光亮（需氮?dú)獗Ｗo(hù)）

-Ⅱ級：微量氧化，允許輕打磨（壓縮空氣切割）

五、應用場景

1.電子行業：

-散熱片（鰭片精度±0.1mm）

-電路屏蔽罩（微孔精度0.2mm）

2.新能源領域：

-鋰電池極耳（切割速度>10m/min）

-光伏導電板（無毛刺連接）

六、注意事項

1.安全防護

-配備IPG-6級防護眼鏡（防1064nm波長）

-安裝煙塵凈化系統（銅煙顆粒<0.1μm） 2.材料限制 -紫銅切割難度＞黃銅（建議厚度≤8mm） -鏡面銅需表面預處理（噴啞光涂層） 七、經濟性分析 以1mm厚銅片（1000×500mm）為例： -傳統沖壓：模具費￥3000+，單件耗時5min -激光切割：無模具成本，單件切割時間45s →小批量訂單成本降低40% 總結：激光切割技術實現了銅片加工的高效精密化，特別適合多品種、快迭代的現代制造業需求。通過參數優化和防反射措施，可有效克服銅材加工難點，為5G通訊、新能源設備等領域提供核心工藝支持。 （全文約810字） 可根據具體設備型號（如通快TruLaser3030）或銅合金牌號（T2/H62）補充參數細節。
