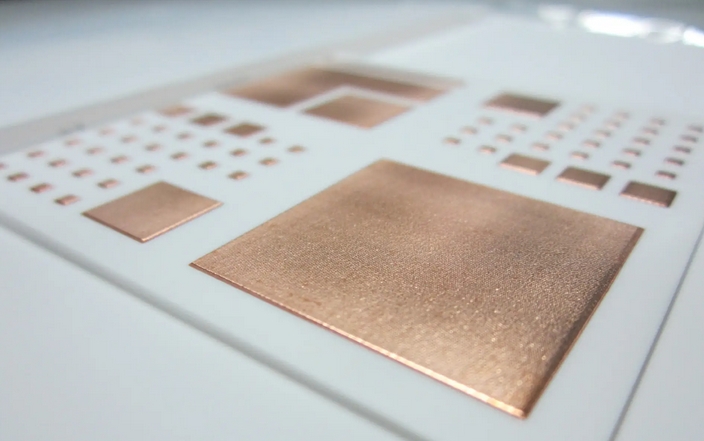

在高功率電子、LED封裝、射頻通信等領域，氮化鋁（AlN）基板因其優異的熱導率（180~230W/m·K）、低介電常數、熱膨脹系數接近硅等特性，被廣泛應用。而隨著終端產品日益追求輕薄小型化，厚度僅0.1mm的超薄氮化鋁陶瓷基板逐漸成為行業關鍵材料。

然而，超薄AlN基板在制造與加工過程中極易受到熱損傷，如何控制熱損傷已成為關鍵技術之一。

一、熱損傷的典型問題

對于厚度僅0.1mm的氮化鋁基板，常見的熱損傷包括：

1. 翹曲與裂紋：溫度梯度不均或熱膨脹應力積累導致板翹或出現微裂紋。
2. 熱沖擊破裂：快速加熱或冷卻時，基板內部產生熱應力而導致破碎。
3. 燒蝕或氧化：激光加工或高溫燒結時表面產生燒蝕或局部氧化，影響電性能。
4. 熱膨脹失配：與金屬電極（如銅、銀）共燒時，由于材料熱膨脹系數不同引發的剝離或裂紋。

二、熱損傷控制方法

1. 熱處理溫度的漸進控制

在燒結、退火或熱固化工藝中，必須采用分階段升溫法，控制升溫速率在2~5℃/min之間，并引入預熱保溫階段。例如：

* 60~100℃ 預熱 30min（去除濕氣）
* 100~300℃ 勻速升溫
* 高溫段快速處理并保持穩定（如不超過1500℃）
* 自然緩慢冷卻至室溫

這樣可以有效緩解熱應力，避免驟冷驟熱引發的裂紋。

2. 激光加工參數優化

激光打孔、切割是加工超薄AlN的常用方法，但熱影響區（HAZ）易引發熱損傷。優化建議：

* 脈沖激光替代連續激光，減少熱堆積。
* 波長選擇為紫外（355nm），更易被陶瓷吸收，切割更干凈。
* 冷卻輔助氣流（如氮氣）同步噴吹，帶走熱量。
* 聚焦光斑更小、單脈沖能量更低，避免過量燒蝕。

3. 貼附支撐層技術

將0.1mm氮化鋁基板貼附在剛性載板（如石英玻璃）上進行加工或熱處理，可以：

* 降低翹曲發生概率
* 分擔部分熱應力
* 提高機械強度，防止搬運過程中損傷

支撐層使用前后可通過熱敏膠進行可剝離處理，不影響后續應用。

4. 真空或保護氣氛處理

在高溫燒結、電極燒結時，建議在真空或惰性氣體（如N?或Ar）環境中進行，以防止表面氧化、變色或燒蝕。若工藝要求必須通氧，應精準控制氧濃度與溫度時長。

5. 熱膨脹匹配設計

在超薄氮化鋁基板上設計金屬走線、電極圖案時，應選用熱膨脹系數接近的材料（如Mo、W、Ag-Mo復合材料），并通過有限元仿真分析各部位熱應力分布，預留應力釋放區，防止加工后剝離或開裂。

三、案例分析

一家高頻功率模塊廠商在使用0.1mm厚氮化鋁基板進行激光打孔工藝時，出現嚴重的裂紋與翹曲問題。分析后發現，其采用的激光功率過高，切割速度過慢，熱影響區極大，導致邊緣碳化并誘發熱裂。

解決方案包括：

* 更換355nm紫外激光器
* 將功率從10W降至3W
* 同步使用氮氣吹掃
* 增加支撐玻璃貼附層
* 切割完成后緩慢自然冷卻

經過調整，熱損傷問題明顯改善，產品良率提升至95%以上。

四、發展趨勢與挑戰

未來超薄氮化鋁基板的熱損傷控制技術將更加自動化、智能化，結合：

* 實時紅外監控系統，追蹤熱分布變化
* AI工藝參數自適應控制
* 柔性支撐技術，適應卷對卷處理

但也面臨挑戰，如大尺寸基板加工時熱應力累積更難控制，復雜電極共燒等新工藝對熱穩定性提出更高要求。

高頻FAQ問答：

問題1：0.1mm氮化鋁基板在加工過程中最容易出現什么熱損傷？

回答：0.1mm超薄氮化鋁基板在加工過程中最容易出現的熱損傷主要是基板翹曲和微裂紋。翹曲通常發生在燒結冷卻階段，由于厚度極薄，溫度不均勻?qū)е碌臒釕?yīng)力極易使基板變形。微裂紋則多出現在快速溫度變化過程中，特別是從高溫快速冷卻時，表面和內部冷卻速率差異導致應力超過材料強度?？刂品椒ㄊ遣捎寐倬鶆虻纳禍厮俾?建議2-5°C/min)，并使用平整的承燒板輔助燒結。

問題2：如何判斷氮化鋁基板是否已經發生熱損傷？

回答：判斷氮化鋁基板熱損傷可通過以下幾種方法：1) 肉眼或顯微鏡觀察表面是否有裂紋或涂層剝落；2) 使用超聲波檢測儀檢查內部是否有缺陷(完好基板的超聲回波信號應均勻穩定)；3) 測量電阻值，金屬化層電阻異常增大可能預示界面分層；4) 觀察基板平整度，明顯翹曲(>0.1mm/m)往往伴隨內部損傷；5) 紅外熱成像顯示異常熱點可能預示內部裂紋。建議定期進行這些檢測，特別是在嚴苛熱環境使用后。

問題3：超薄氮化鋁基板能否承受焊接高溫？有哪些注意事項？

回答：0.1mm氮化鋁基板可以承受常規焊接溫度(通常<300°C)，但需要特別注意以下事項：1) 預熱基板至150-180°C，減少溫度沖擊；2) 控制焊接時間在3-5秒內，避免長時間熱暴露；3) 使用低熔點焊料(如Sn-Ag-Cu系)降低峰值溫度；4) 確保均勻加熱，避免局部過熱；5) 焊接后緩慢冷卻(自然冷卻或可控降溫)。對于要求更高的應用，建議采用低溫燒結銀漿或瞬態液相連接等新型連接技術，可進一步降低工藝溫度至200°C以下。

如果你正在從事超薄陶瓷基板的生產或加工，建議從材料選型、熱處理工藝、輔助支撐、激光切割等多個方面協同優化，以最大程度減少熱損傷、提升產品良率。
